面向电子陶瓷、难熔金属、靶材、加热盘、微通道冷却板及陶瓷/金属封装的洁净热处理与精密连接。

半导体、电子材料与热管理应用场景

工艺背景

材料挑战与设备评审重点

半导体和电子材料项目对洁净度、气氛稳定、真空水平、界面一致性、气密性和过程记录提出更高要求。材料烧结、可控气氛处理和精密连接往往不是孤立工序,需要提前定义污染敏感性、热场材料、流道或层状结构、工装夹具、泄漏与截面检测责任边界。皓越可由 S、P、V、H、D 系列构成协同方案。

典型材料

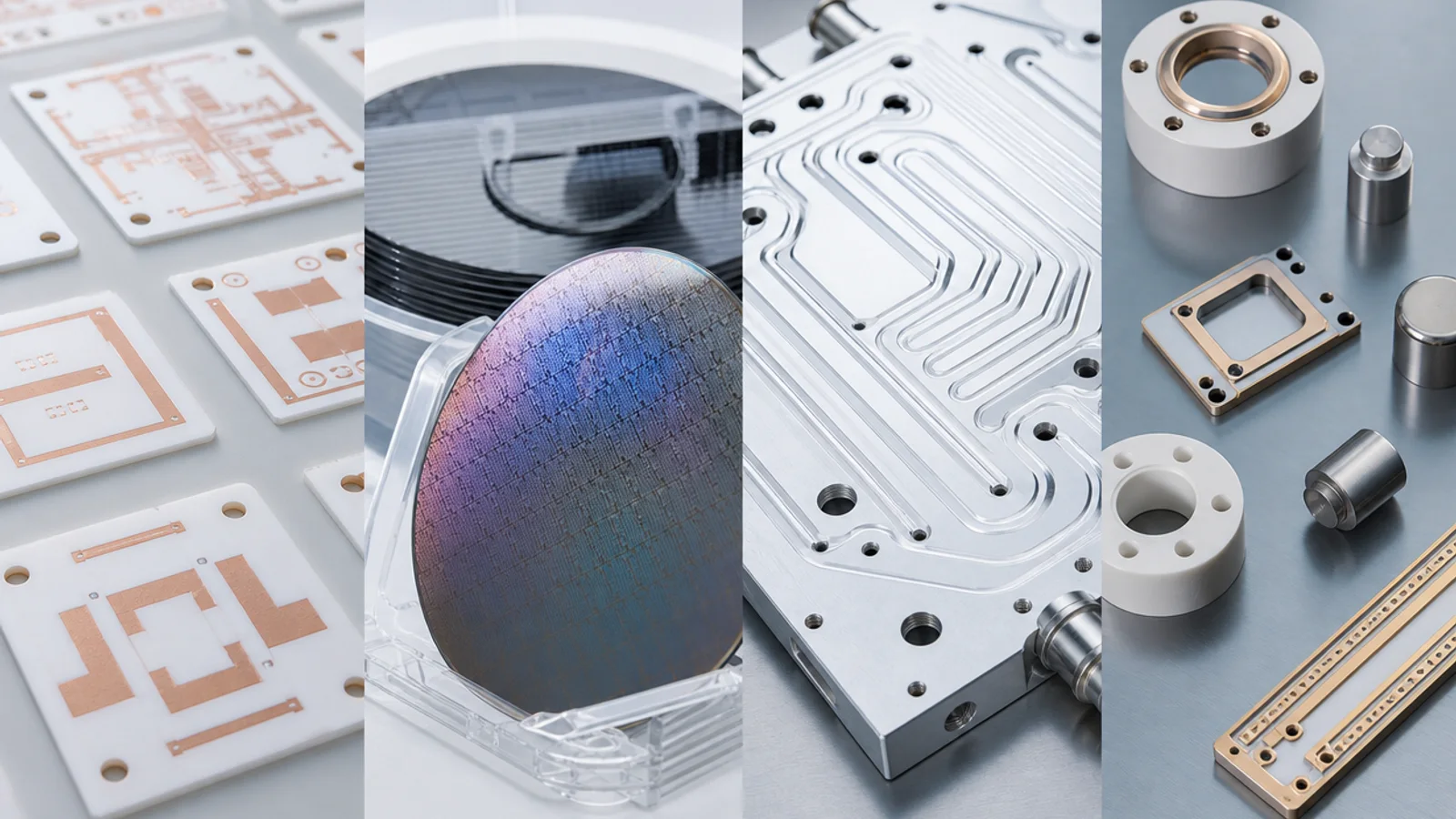

氮化铝与氮化硅陶瓷难熔金属溅射靶材陶瓷/金属组件微通道与液冷板高纯石墨工装

建议评审系列

S 系列 · SPS 放电等离子烧结P 系列 · 真空热压(Hot Pressing)V 系列 · 真空炉(Vacuum Furnace)H 系列 · 真空氢气炉(Hydrogen Furnace)D 系列 · 真空扩散焊(Diffusion Bonding)

工艺关注点

洁净热处理真空与气氛控制精密扩散连接气密与界面一致性配方和过程数据留存

计划验证

把工艺假设转化为可记录、可验收的项目内容

建议在选型阶段明确以下验证要点,以便形成可执行的设备方案、测试计划与验收标准。

01

污染与热场材料兼容性

02

真空、气体纯度和流量

03

连接载荷与压力均匀性

04

夹具、层叠和流道结构

05

气密、截面和尺寸检测边界

需要针对实际工件评审配置?

请提供材料、目标温度、压力或载荷、真空与气氛、工件尺寸、装料方式、产能和项目阶段。

申请技术方案
